듀얼 반전하는 파워 모스펫 구동기 집적회로 마이크로칩 PMIC 1.5A TC4426 TC4427 TC4428

제품 설명

TC4426 TC4427 TC4428 마이크로칩 1.5A 듀얼 반전하는 파워 모스펫 운전자는 회로 IC PMIC을 통합했습니다

TC4426 TC4427 TC4428 마이크로칩 1.5A 듀얼 반전하는 파워 모스펫 운전자는 회로 IC TC4426EOA713을 통합했습니다

TC4426EOA713 상술 :

TC4426 TC4427 TC4428 마이크로칩 1.5A 듀얼 고속 파워 모스펫 운전자 IC 일반 설명 :

TC4426/TC4427/TC4428은 MOSFET 드라이버의 일찍 TC426/TC427/TC428 가족에 대한 개선된 버전입니다.

MOSFET의 게이트를 고발하고 방출할 때 TC4426/TC4427/TC4428 장치는 상승과 하강 시간 조화되었습니다. 이러한 장치는 대단히 그들의 전력 이내에 어떠한 상황 하에 래치업 레지스턴트고 전압 정격입니다. 그들은 (또한 극성의) 소음 스파이킹의 최고 5V가 접지 핀에서 발생할 때 피해에 따르지 않습니다. 그들은 출력 안으로 뒤로 강행되어 손상 또는 논리 역전 없이 (또한 극성의) 역류의 최고 500까지 마를 받아들일 수 있습니다. 모든 단말기는 완전히 2.0 kV까지 정전기 방전 (ESD)에 대해서 보호됩니다.

TC4426/TC4427/TC4428 MOSFET 드라이버는 쉽게 30 나노 초 이하에서 / 방출 1000 pF 게이트 커패시턴스를 고발할 수 있습니다. 이러한 장치는 MOSFET의 예정된 주가 큰 과도 현상의 기준으로도, 영향을 받지 않는다는 것을 보증하기 위해 둘다 계속과 OFF 상태에서 낮은 충분한 임피던스를 제공합니다. 다른 호환 드라이버는 장치의 TC4426A/TC4427A/ TC4428A 가족입니다.

TC4426A/TC4427A/ TC4428A 장치는 TC4426/TC4427/ TC4428 장치의 조화된 상승과 하강 시간뿐만 아니라, 모서리 입력 출력 지연 시간을 이끌고 넘어뜨리는 것 일치했습니다.

특징 :

오우 높은 피크 출력전류 : 1.5A

넓은 입력 공급 전압 동작 범위 : - 4.5V 내지 18V

높은 용량성 부하 드라이브 능력 : 25 나노 초에서 1000 pF (전형적인)

짧은 지연 시간 : (전형적인) 40 나노 초

조화된 상승과 하강 시간

낮은 공급 경향 : - 논리 '1' 입력 - 4 마로 - 논리로 '0은' 입력했습니다 - 400 uA

저출력 임피던스 : 7

래치-업은 보호했습니다 : 0.5A 역류에 견딥니다

입력은 네가티브 입력 최고 5V에 견딥니다

보호받은 정전기 방전 (정전기방전) : 2.0 kV

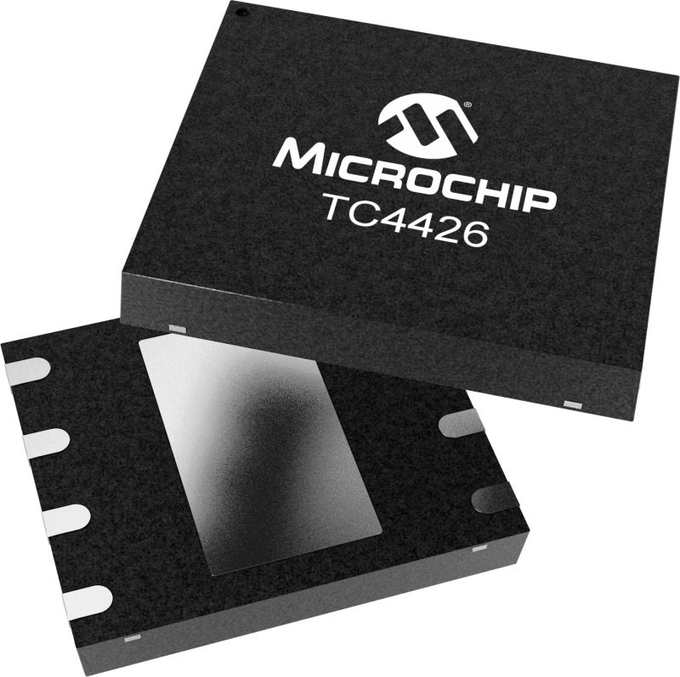

공간 절약형 8-핀 MSOP과 8-핀 6x5 DFN-S 패키지

TC4426 TC4427 TC4428 마이크로칩 1.5A 듀얼 고속 파워 모스펫 운전자 IC 적용 :

스위치 모드 전력 공급기

라인 드라이버

펄스 변성기 드라이브

환경적이 & 수출 분류

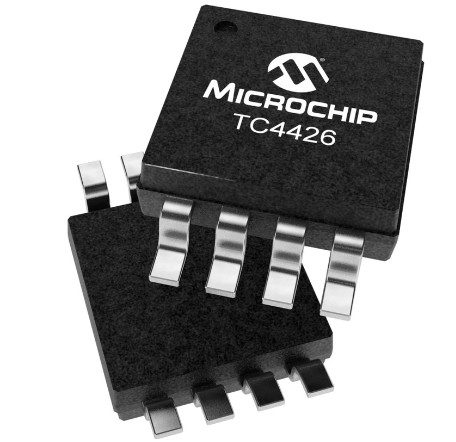

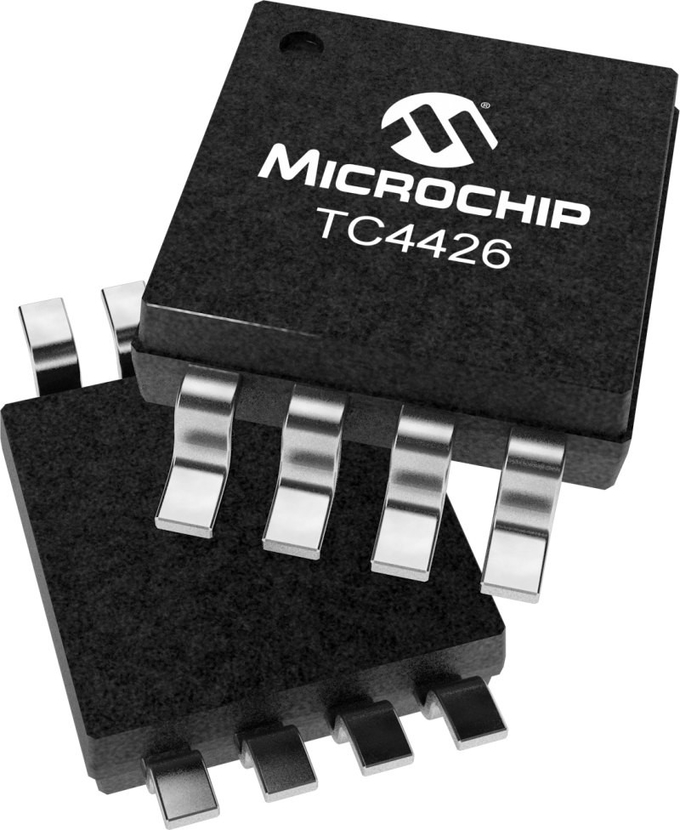

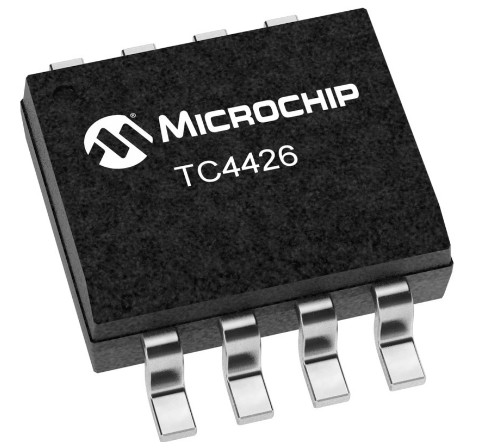

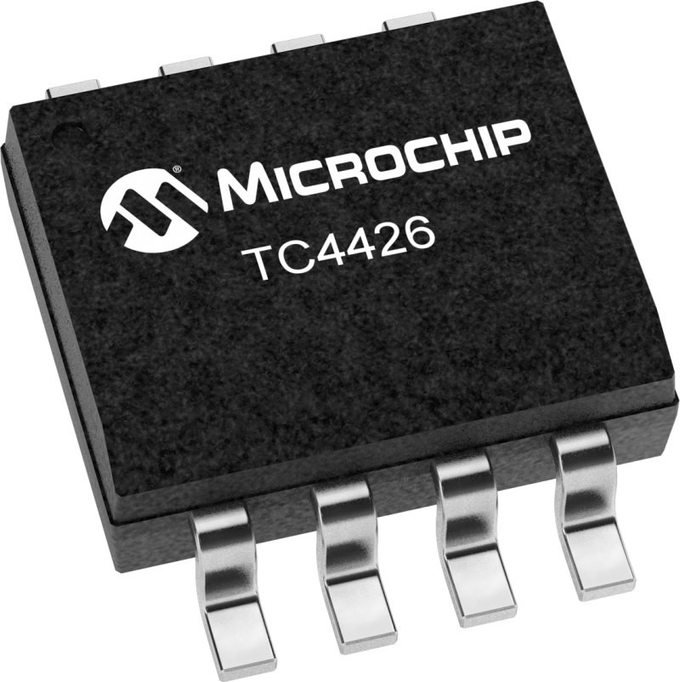

이미지 :
