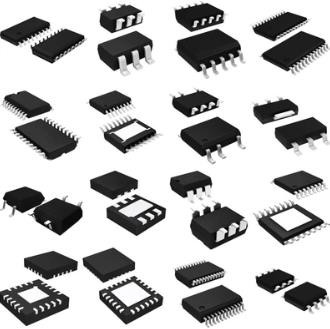

TI 마이크로 제어 장치 MCU 텍사스는 5.5V - 65V LM5117PSQ/NOPB에 기계를 설치합니다

LM5117을 위한 특징

• LM5117-Q1은 자동차 애플리케이션에 적합하게 됩니다
• AEC-Q100은 다음과 같은 결과로 자격을 주었습니다 :
  • 장치 온도 1등급 : 125' Ｃ에 대한 -40' Ｃ
    동작 대기온도 범위
• 동등한 피크치 전류 모드 제어
• 5.5 Ｖ부터 65 Ｖ까지 넓은 동작 범위
• 강건한 3.3-A 성수기 게이트 드라이브
• 적응할 수 있는 무효 시간 출력 드라이버 제어
• 자주 발진 모드 또는 동조할 수 있는 시계 최고 750까지 킬로 헤르츠
• 선택적 다이오드 에뮬레이션 모드
• 0.8 Ｖ로부터의 프로그램가능 출력
• 정확성 1.5% 전압 기준
• 아날로그 전류 모니터
• 프로그램 가능한 전류 한계
• 히컵 드 과전류 보호
• 프로그램 가능한 연시동과 추적
• 프로그램 가능한 라인 하측 전압 로크 아웃
• 외부 편의 전원에 대한 프로그램 가능한 전환
• 온도 셧다운

LM5117을 위한 기술

LM5117은 동기식 벅 제어기가 고전압 또는 넓게 변화하는 입력 공급기로부터의 단계적으로 감소하는 규제 기관 적용성을 의도했다는 것 입니다. 제어 수법은 동등한 전류 급상승을 이용하는 전류 모드 제어에 기초를 둡니다. 전류 모드 제어는 타고난 선 피드-포워드, 싸이클 바이 싸이클 전류 제한과 루프 보상의 용이성을 제공합니다. 고주파 입력 전압 적용에서 초소형 듀티 싸이클의 믿을 만한 제어를 필요하도록 허용하면서, 동등한 경사로 제어의 사용은 펄스 폭 변조 회로의 잡음 감도를 감소시킵니다.

동작 주파수는 50 킬로 헤르츠에서부터 750 킬로 헤르츠까지 프로그램 가능합니다. LM5117은 적응할 수 있는 무효 시간 통제로 외부 고전위측과 로우-측 NMOS 전원 스위치를 운전합니다. 사용자가 선택 가능한 다이오드 에뮬레이션 모드는 경화 상태에서 개선된 효율을 위한 불연속적 모드 작업을 가능하게 합니다. 더욱 외부 편의 전원을 허락하는 높은 전압 바이어스 규제 기관은 효율을 향상시킵니다. LM5117의 유일한 아날로그 원격 측정법 특징은 평균 출력 전기 정보를 제공합니다. 추가 기능은 온도 셧다운, 주파수 동기, 히컵 드 전류 한계와 조정할 수 있는 라인 하측 전압 로크 아웃을 포함합니다.
