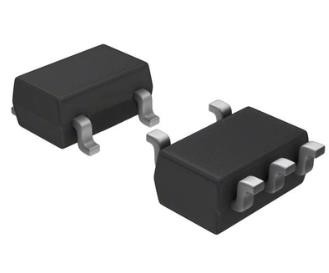

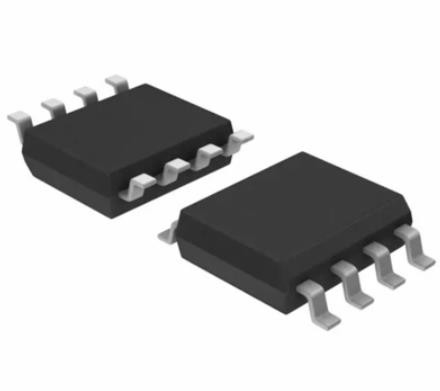

58 피트 전류 검출 증폭기 IC SMD SMT 텍사스는 INA213AIRSWR에 기계를 설치합니다

INA213을 위한 특징

• 넓은 공통 모드 범위 : 26 Ｖ에 대한 -0.3 Ｖ
• 오프셋 전압 : ±35 uV (최대, 10-mV 풀-스케일의 INA210)(Enables 단락 하락)
• 정확도 :
  • 이득 오차 (온도 에 최대) :
    • ±0.5% (버전 Ｃ)
    • ±1% (과 비를 개작합니다)
  • 0.5-uV/' Ｃ 오프셋 드리프트 (최대)
  • 10-ppm/' Ｃ 이득 드리프트 (최대)
• 게인 중에서 선택 :
  • INA210 : 200 V/V
  • INA211 : 500 V/V
  • INA212 : 1000 V/V
  • INA213 : 50 V/V
  • INA214 : 100 V/V
  • INA215 : 75 V/V
• 정지 전류 : 100 uA (최대)
• SC70과 가는 UQFN 패키지 : 모든 모델들

INA213을 위한 기술

INA21x는 (또한 일반적으로 시스템 최적화를 위해, 또는 폐-루프 피드백 회로에서 과전류 보호, 정밀 현재 측정을 위해 사용되는 전류 감지 증폭기라고) 불리는 전압 출력, 현재 단락 모니터를 있습니다. 이 일련의 장치는 -0.3 Ｖ에서 공급 전압으로부터 독립한 26 Ｖ까지 공통 모드 전압에 단락을 가로질러 하락을 느낄 수 있습니다. 6개의 고정 이득은 다음을 이용 가능합니다 50 V/V 또는 75 V/V, 100 V/V, 200 V/V, 500 V/V 또는 1000 V/V. 제로점 이동 구조의 저오프셋은 10-mV 풀-스케일만큼 낮게 단락을 가로질러 최대 강하와 전류 감지를 가능하게 합니다.

공급전류의 100 uA의 최대를 끌어내면서, 이러한 장치는 한 개의 2.7-V 내지 26-V 전원 공급기로부터 작동합니다. 모든 버전은 확대된 작동 온도 범위 (+125' Ｃ에 대한 -40' Ｃ) 위에서 상세화되고 SC70과 UQFN 패키지로 제공됩니다.
