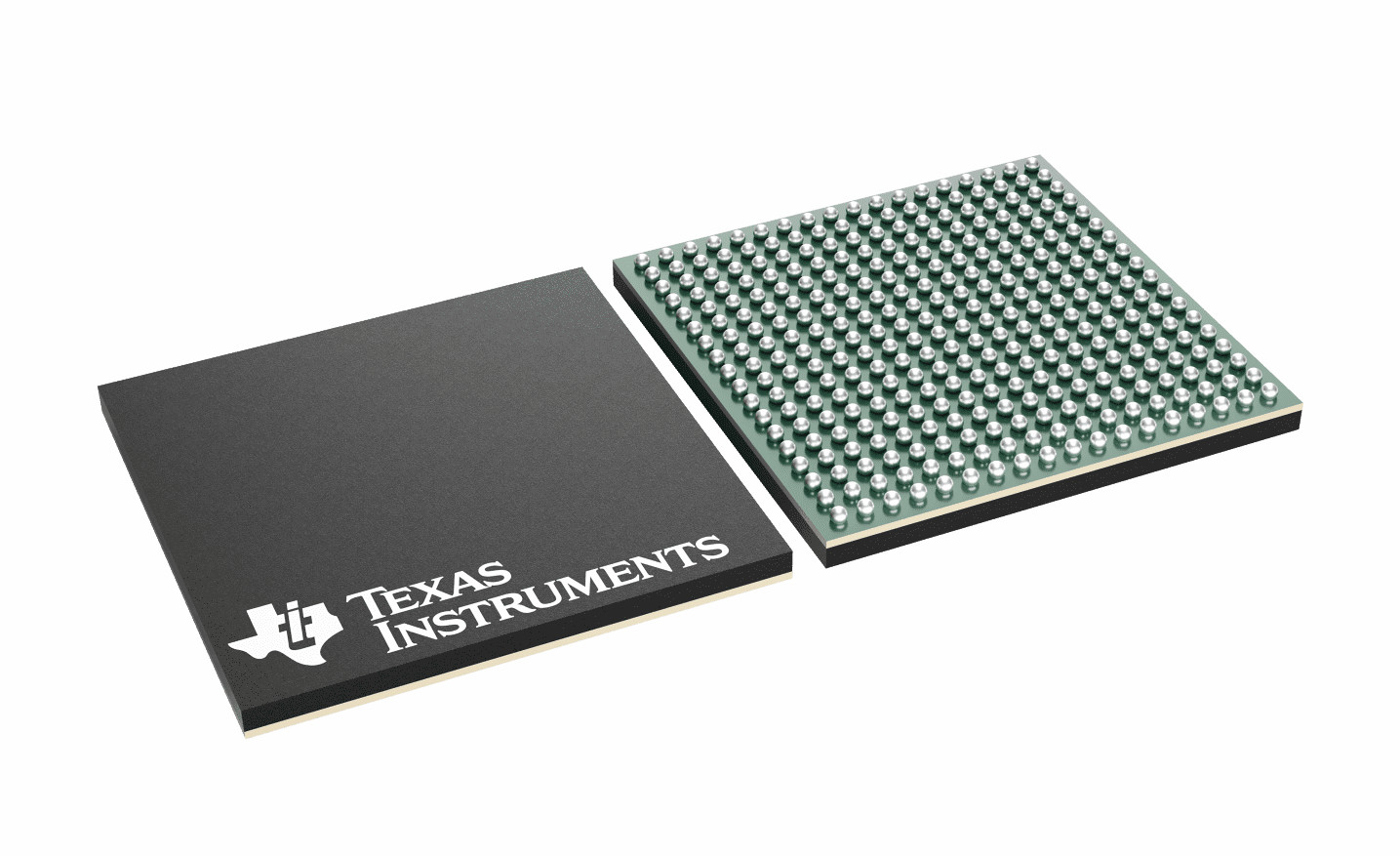

AM2634-Q1 MCU 마이크로 제어 장치 잠금장치 단계 역량

AM2634-Q1

프로세서 코어 :

• 각각 핵심과 한 개의, 이원적이고, 쿼드-코어 팔 Cortex-R5F MCU가 400 마하즈에 뛰어갑니다
  • CPU 코어 당 64 비트 ECC와 16KB 아이 캐시
  • CPU 코어 당 32 비트 ECC와 16KB D-저장소
  • 각각 R5F 핵심 당 32 비트 ECC와 64KB 밀착 결합 기억 (TCM)
  • 행렬 역량

메모리 서브시스템 :

• 2MB의 온-칩 메모리 (OCSRAM)
  • 4 은행 Ｘ 512KB
  • ECC 오류 보호
  • 내부 DMA 엔진을 지원합니다

산업적 연결성 :

• 듀얼 코어 프로그램 가능하 실시간 부대와 인더스트리얼 통신 서브시스템 (PRU_ICSSM) 가능한 산업적 통신 프로토콜 또는 자동차 제어 인터페이스 :
  • 이더캣
  • PROFINET
  • EtherNET/IPTM
  • IO 링크
  • 부호기 피드백
  • 범용 입출력 (GPIO)

감지 & 작동 :

• 실시간 제어 하위시스템 (CONTROLSS)
• 프로그램 가능한 DAC 참조 (CMPSS)와 20x 아날로그 비교기
• 5x 12 비트 연속 근사 레지스터 (SAR) 아날로그-디지털 변환기 (ADC)
  • ADC 당 최고 4까지 MSP
  • ADC 당 6 선택 가능한 입력
  • 단일 단자이거나 차동 입력으로서 쉽게 잘 믿습니다
• 완충 출력과 1x 12 비트 DAC
• 32x는 고해상도 PWM 모듈 (EHRPWM)를 강화했습니다
  • EPWM과 비교하여 PWM의 시간 해상도를 확장하세요
  • 단일 단자이거나 차동 출력을 지원하세요
• 10x 강화한 캡처 모듈 (전자 회로 해석 프로그램)
• 3x 강화한 사각 부호기 펄스 모듈 (EQEP)
• 각각 2x 시그마-델타 필터 모듈 (SDFM이) 최고 4까지 채널을 지원합니다
• 탄력적 신호 다중화 가로대 (XBAR)

시스템 온은 (SoC) 서비스와 건축을 자릅니다 :

• 1x EDMA가 자료 이동 기능을 지원합니다
• 외부 프로세스 통신 모듈
  • 다수의 코어로 운영되는 동기화 과정을 위한 스핀 잠금 모듈
  • CTRLMMR 등록을 통하여 이행된 우편함 기능성
• 다음과 같은 인터페이스로부터 중요한 이익을 지원합니다 :
  • UART
  • QSPI도 또한 플래시
• 시간 동기는 시간 동기와 컴페어 이벤트 일시정지 라우터와 함께 지지합니다

기능 안전 :

• 기능적 안전 요구 사항과 시스템의 설계를 가능하게 합니다
  • ECC 또는 계산 비판적 메모리 위의 패리티
  • 내장 자체-테스트 (BIST)와 CPU와 온-칩 메모리를 위한 장애 주입
  • 에러 핀과 오류 신호 모듈 (ESM)
  • 실행시간 안전 진단, 전압, 온도와 클럭 모니터링, 윈도우 감시 타이머들, 메모리 무결성 검사를 위한 CRC 엔진
• 기능적 세이프티-컴플라이언트 목표로 지정된 [인더스트리얼]
  • 기능적 안전 적용을 위해 개발됩니다
  • 문서화는 IEC 61508 기능적 안전 장치 설계를 도울 수 있습니다
  • 목표가 된 SIL-3에 달하는 조직적 역량
  • SIL-3에 달하는 하드웨어 완전성은 목표로 삼았습니다
  • 안전성 관련 인증
    • 계획된 IEC 61508
• 기능적 세이프티-컴플라이언트 목표로 지정된 [자동차]
  • 기능적 안전 적용을 위해 개발됩니다
  • 문서화는 ISO 26262 기능적 안전 장치 설계를 도울 수 있습니다
  • 목표가 된 ASIL-D에 달하는 조직적 역량
  • ASIL-D에 달하는 하드웨어 완전성은 목표로 삼았습니다
  • 안전성 관련 인증
    • 계획된 ISO 26262
• AEC-Q100은 자동차 애플리케이션을 이수한 자격을 얻었습니다

보안 :

• 자동차 SHE 1.1/EVITA를 위한 지원과 하드웨어 보안 모듈 (HSM)
• 부트 지지체를 확보하세요
  • 장치는 보호를 인수합니다
  • 신뢰의 하드웨어 강제 기반
  • 인증된 부트
  • S/W 밀림 방지 보호
• 디버그 보안
  • HS 장치의 디버그는 적절한 인증을 단지 섞어서 인정했습니다
  • 조항이 디버그를 무력하게 합니다
• 디바이스 ID와 주요 경영
  • 루트 키와 다른 안보 가능한 분야를 저장하기 위해 OTP 기억 (FUSEROM)를 지원하세요
  • 분리된 이퓨즈 제어기들과 용단형 ROM
  • 독특한 장치 공인 아이디
• 메모리 보호 단위 (마이크로프로세서 유닛)
  • Arm® 마이크로프로세서 유닛은 내부에게 각각 Cortex®-R5F 핵심을 제공합니다
  • 시스템 마이크로프로세서 유닛 - 다양한 인터페이스에 있는 현재는 SoC에 (방화벽 또는 마이크로프로세서 유닛일 수 있습니다)
    • 8-16 지역
    • 프로그램 가능합니다 (특권 ID, 읽기 / 기입 / 캐시 가능한, 시작 / 종료 어드레스가 가능하게 하고 /를 확보합니다 비 안전하 )

• 암호용 가속
  • 암호용 코어를 지원합니다
    • AES - 128/192/256 비트 키 사이즈
    • SHA2 - 256/384/512 비트 지원
    • 가짜이고 순수 난수 생성기와 DRBG
    • PKA (공개 키 가속기)이 RSA / ECC 처리에 도움이 됩니다
  • DMA 지원

고속 인터페이스 :

• 2 외부 포트를 지원하는 통합 이더넷 스위치
  • RMII(10/100) 또는 RGMII (10/100/1000)
  • 802.1AS PTP와 IEEE1588 (2008 부속물 Ｄ Ｅ, 부속물 Ｆ를 부가합니다)
  • 조항 45 MDIO PHY 관리
  • 512개 분류기와 영국 전통 생맥주 엔진을 기반으로 하는 패킷 구분
  • 우선 사항 기반 흐름 제어
  • 패킷 최고 2KB까지 사이즈
  • 네 CPU 하드 웨어 일시정지 페이싱
  • IP / UDP / TCP 검사 합계는 하드웨어에서 짐을 내립니다

연결성 :

• 6x 범용 비동기 송수신기 (UART)
• 5x 에스피아이 (SPI) 제어기들
• 5x 로컬 상호 접속 네트워크 (LIN) 공항
• 4x 내부통합 회로는 (I2C) 좌현으로 향하게 합니다
• CAN-FD 지원과 4x 모듈러 제어기 권역 통신망 (MCAN) 모듈
• 1x 쿼드 에스피아이 (QSPI)
• 4x 수신기 핵심과 4x 송신기 핵심과의 빠른 직렬 인터페이스 (FSI)
• 최고 140까지 다목적 입출력 (GPIO) 핀

미디어와 데이터 스토리지 :

• 1x 다중 매체 카드 / 보안 디지털 (MMC/SD) 4 비트 인터페이스
• 다목적 메모리 컨트롤러 (GPMC)
  • 16비트 패럴 데이터 버스
  • 22대 비트 어드레스 버스
  • 최고 4MB까지 주소 지정가능 기억공간
  • 통합된 에러 위치 모듈 (ELM)는 오류 검사를 지원합니다

기술 / 패키지 :

• 45 nm 기술
• 15 밀리미터 Ｘ 15 밀리미터, 0.8 밀리미터 피치, 324 핀 NFBGA
