| 브랜드 이름: | Analog Devices |
|---|---|
| 모델 번호: | ADIN1100 |
| 가격: | $1 ~ $20 |
| 배달 시간: | 5~8 작업 일수 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 하이 라이트: | 10BASE-T1L 이더넷 PHY,ADIN1100 이더넷 PHY |
||
|---|---|---|---|

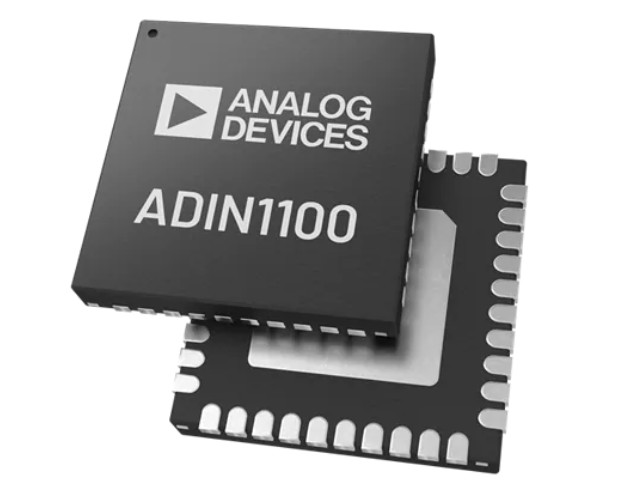

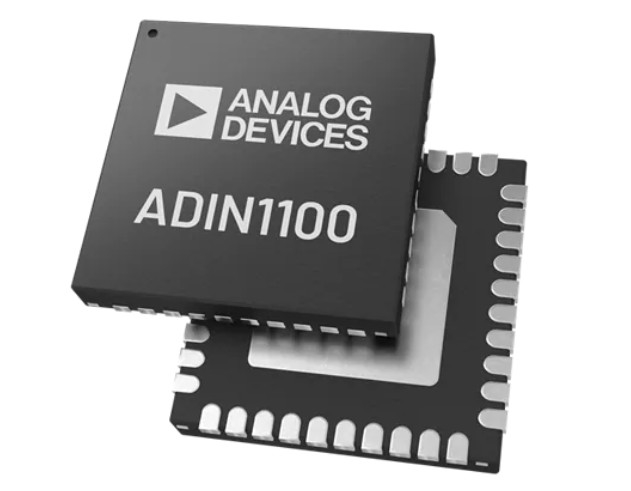

아날로그 디바이스주 사 ADIN1100 10BASE-T1L 이더넷 PHY는 강건한 것 입니다, 산업적, 저전력 10BASE-T1L 이더넷 PHY가 멀리까지 세력이 미치는 10Mb/s 단일 쌍 이더넷에 대한 IEEE 802.3cg 이더넷 표준으로 순응한 산업 적용의 설계를 했습니다. ADI ADIN1100 10BASE-T1L 이더넷 PHY는 이더넷 PHY 핵심을 모든 연합하는 아날로그 회선, 입력과 출력 클럭 완충과 통합합니다. 덧붙여, 관리 이음부 조종 등록기와 서브시스템 등록과 리셋을 관리하기 위한 MAC 인터페이스와 제어 논리와 클럭 제어와 핀 형상은 또한 통합됩니다.
PHY 핵심은 기준에 규정된 1.0V pk-pk 작동 모드와 2.4V pk-pk 작동 모드를 지원합니다. 그것은 아래쪽 전압 옵션이 1.0V pk-pk 전송 전압 수준을 지원하면서, 1.8V 또는 3.3V의 한 개의 전력 공급 레일로부터 작동할 수 있습니다. 1.0V pk-pk 작동 모드와 외부 종료 레지스터와 독립적 Rx / Tx 안전핀은 ADIN1100을 본질적 안전 적용에 이상적이게 합니다. ADIN1100은 시스템 수준 견고성을 향상시키기 위해 통합된 전압 공급 모니터회로와 전원 연결 리셋 회로를 가지고 있습니다.
이로써 PHY 결정권을 갖는 경영자 등록에서 통제와 상태 정보에 대한 접근을 허용하면서, MDIO 인터페이스는 호스트 프로세서 또는 MAC과 ADIN1100 사이의 통신을 위한 2가닥 도선 직렬 인터페이스입니다. 인터페이스는 둘다 IEEE 802.3 표준 조항 22와 조항 45 관리 라멘 구조와 양립 가능합니다. ADIN1100은 6 밀리미터 × 6 밀리미터 40 ld 패키지에 이용할 수 있습니다.
